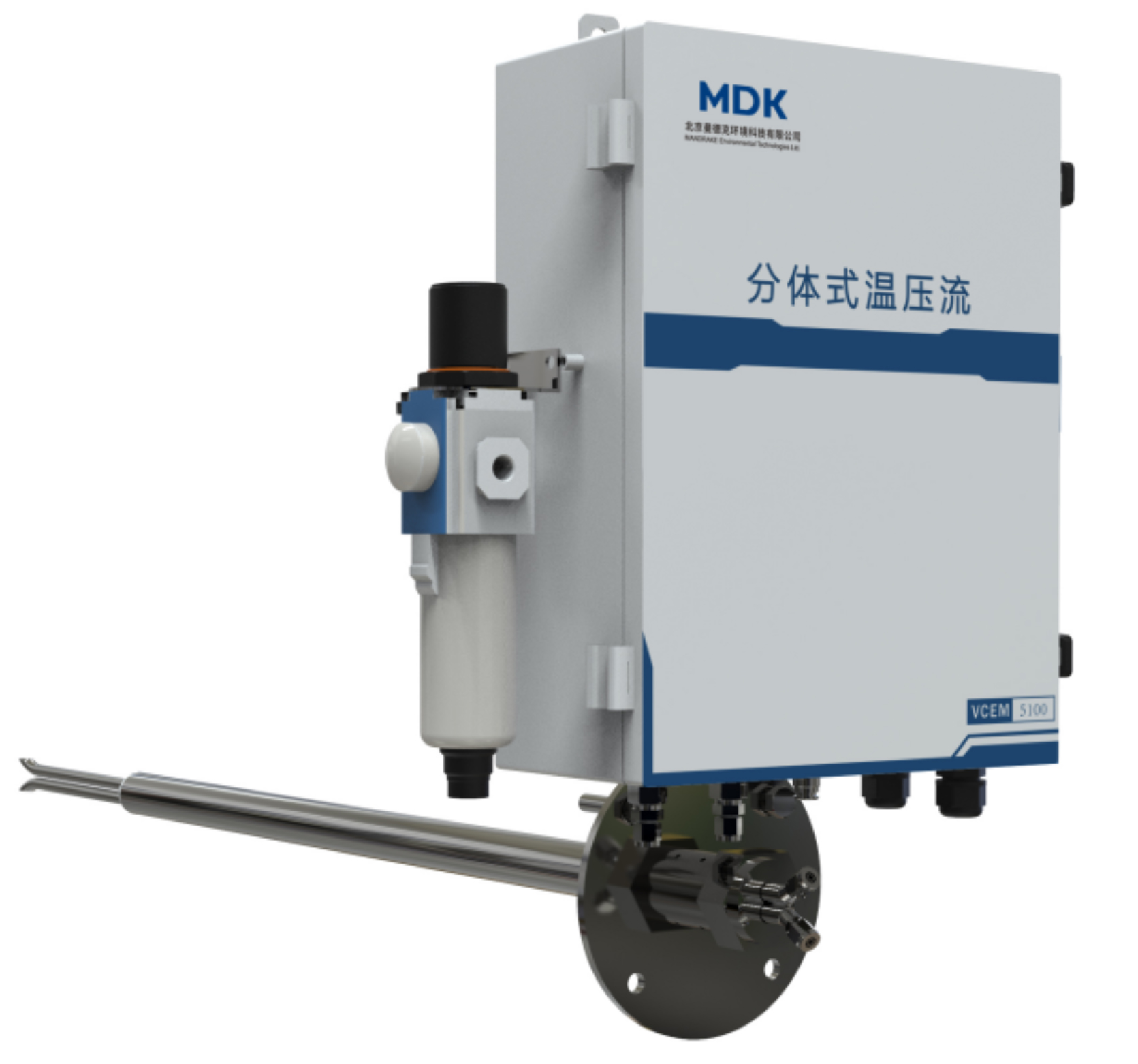

VCEM5100 分体式温压流


VCEM5100温压流可实现对烟气流速、压力、温度等参数进行测试,适用于高温、高湿、高腐蚀烟气环境,稳定性好、准确度高、可以连续长期稳定工作。自动校准并进行流速场系数设定,解决了烟气流速测量过程中所面临的流速场紊乱、高粉尘、强腐蚀等造成的磨损、堵塞等技术问题。




系统特点:

配有触摸屏可视化设计,使用和维护过程更直观方便;

分体式设计可应对高湿环境避免水汽对仪器造成损坏;

多参数处理:可以综合测量烟气差压、烟气温度和大气压力,并输出烟气流速;

校准与调教:多种校准模式可选,并通过RS485接口利用专用软件进行校准,也可通过触摸屏进行手动调校。


工作原理:

采用主流烟气测量方法,即皮托管测差压的技术得到烟气流速。皮托管测量端—侧端口面向气流方向测全压,另一侧端口背向气流方向测量静压,动压为两侧压力差值(动压=全压-静压)。

根据伯努力方程烟气动压的平方根与流速成正比,计算得到烟气流速。


技术参数:


流速测量范围:0~40m/s响应时间:≤10s
分辨率:0.1m/s温度输出信号:4-20mA(或RS485)
响应时间:≤20s工作环境温度:-20℃~+50℃
流速输出信号:4-20mA(或RS485)供电电源:DC 24V
压力测量范围:-10kpa~+10kpa外形尺寸:240W*248H*1924Lmm(标准)
响应时间:≤10s机械安装方:标准DN65法兰盘安装
温度测量范围:0℃~+300℃压力输出信号式:4-20mA(或RS485)


资质证书:

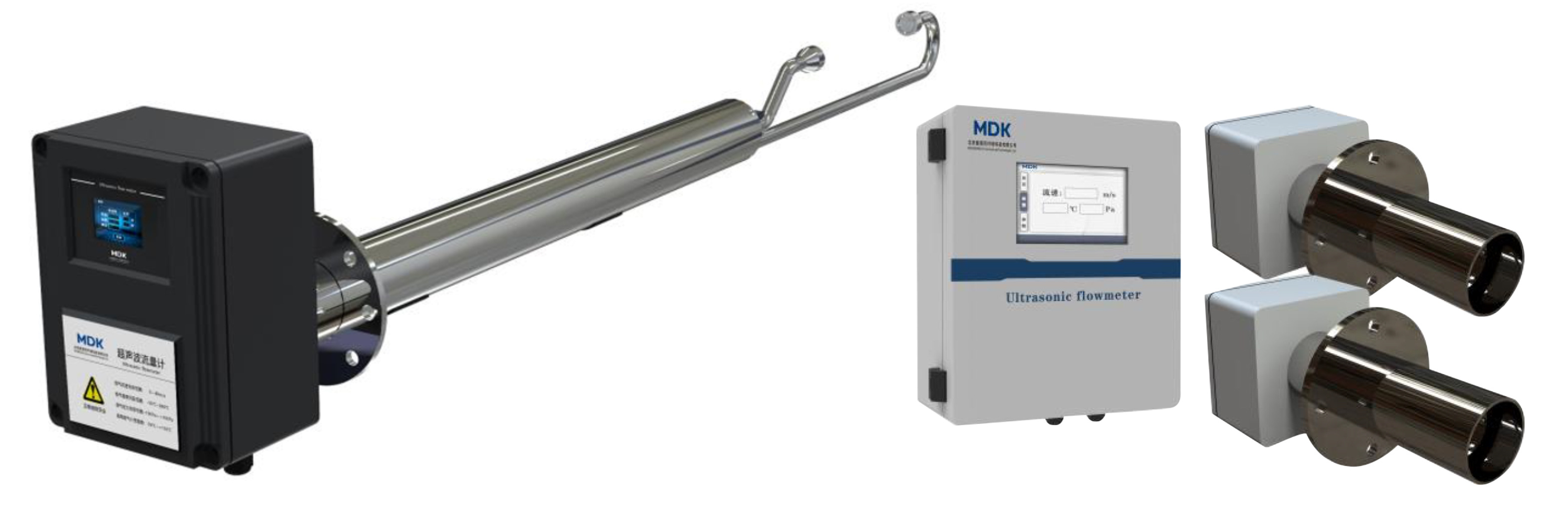

VCEM5200烟气流量计(矩阵/超声波)


VCEM5200烟气流量计可依据不同需求,采用矩阵式或超声波流量计。矩阵式流量计,其设计基于皮托管原理,它不受烟道形状、测量位置的影响。通过测量仪表测量段截面S,以及烟气通过该测量段截面积的轴向平均流速V,得出烟气流量。









系统特点:

抗振性好,维护量低;

不锈钢材质接触烟气,耐磨、抗腐蚀;

抗干扰能力强,适用多种工况;

应用于石油石化、钢铁冶金、焚烧电镀行业。


工作原理:

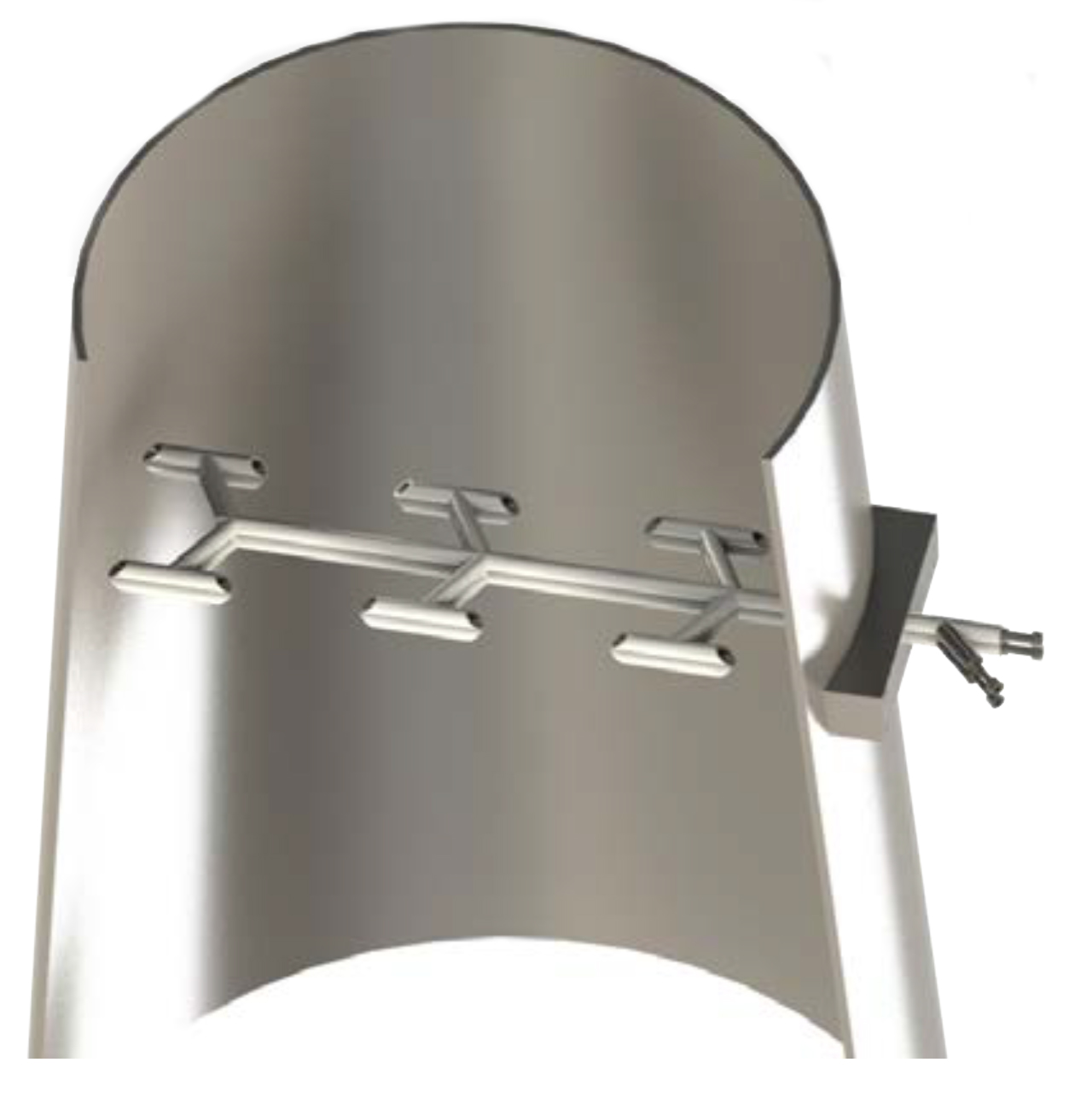

矩阵流量计基于背靠背测量原理:对复杂的风道等面积划分具有代表性的区域,分别设置测点,将测量点等截面组装。测量正、负压侧平均差压,进而得到烟气流速。

超声波流量计原理:当被测气体流经流量计时,顺流方向声波传播速度加快,逆流方向声波传播速度减小。通过两向声波在介质中传播的时间,可以计算出流体流速。


技术参数:


测量范围:0~40m/s环境温度:-40℃~50℃
测量精度:±2%供电电源:220VAC/24VDC
适用介质:满管、单向流动、单相气体、煤粉混合风信号输出:4~20mA


资质证书:

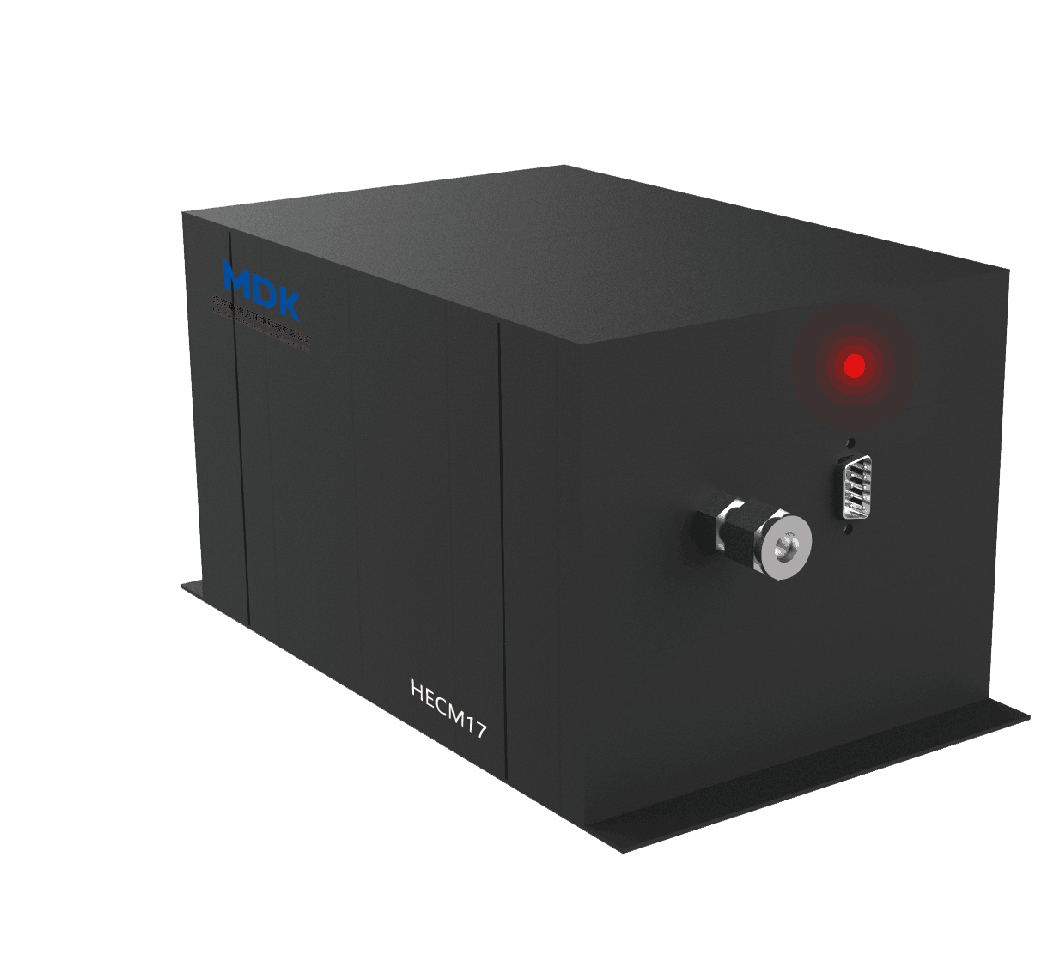

HCEM17 烟气湿度仪


HCEM17系列烟气湿度仪采用防磨损和防腐蚀装置,能克服烟气中的高温、高粉尘和酸性腐蚀问题,可以在线长期稳定的测量烟气中的水分,有效保护在线阻容式高温烟气湿度仪,并在不影响测量精度的条件下实现长期的工作




系统特点:

阻容式测量技术;

内部腔体材质耐腐蚀性强;

解决粉尘、高温和酸腐蚀问题;

机柜式/壁挂式安装,安装方便。


工作原理:

HCEM17烟气湿度仪的探头是由高分子薄膜式湿敏电容和PT100铂电阻组成的复合敏感元件,其中湿敏电容的变化和测量气体的相对湿度(RH)成正比,PT100可直接测量气体的的温度(T)。由此可计算出露点温度(Td),体积浓度比(PPMV)。


技术参数:


烟气湿度测量范围:0-40%VoL模拟输出外接负载:最大500Ω(对地)
准确度(烟气湿度):供电电源:220VAC
a.≤5.0%时,误差应不超过≤±1.5%电流功耗:≤2A
b.>5.0%时,相对误差应不超过≤±20%输出信号:4~20mA
工作环境湿度:0-100%RH设备安装:螺栓固定/法兰固定

温度传感器:阻容式
